יצירת תכנית תקרה ותאורה

יצירת תכנית תקרה ותאורה היא חלק אינגרלי מתוכניות העבודה שלנו. היא חלק חשוב מעיצוב החלל בפרויקט ומשפיעה לא רק על ההרגשה והשימוש בחלל. למעשה תכנון המערכות בפרויקט מתבסס עליה. פתחי מיזוג אוויר, אביזרי שמע, גופי תאורה, ואביזרי בטיחות- כולם מתארחים על הרכיב הזה, ועם זאת, מתכננים רבים העובדים ברוויט, נוטים להזניח חלק זה בתכנון.

בפוסט זה נלמד ליצור מבט תכנית תקרה ותכנית תאורה, למקם גופים מתארחים, ליצור חיבורים למתגי תאורה ולהציג את המידע בצורה הברורה והנכונה ביותר.

אם עוד לא למדתם ליצור תכנית חשמל ברוויט, בפוסט הזה תלמדו את כל השלבים ליצירת מבט כזה ביעילות.

מבט תכנית התקרה למעשה כבר קיים לנו בפרויקט, ונוצר אוטומטית עבור כל מפלס שיצרנו במודל. כך שלכל הפחות יש לנו מפלס קומת קרקע ולו תכנית תקרה. את המבטים האלו נמצא בדפדפן הפרויקט (Browser), תחת Ceiling Plans, כפי שניתן לראות בתמונה משמאל.



(אם דפדפן הפרויקט שלכם תמיד מבולגן, אולי תרצו ללמוד איך לסדר אותו לפי ההעדפות שלכם בפוסט הזה).

יצירת תכנית תקרה ותאורה

כדי להתחיל ולעבוד על תכנית התקרה שלנו:

1. נעבור למבט תכנית התקרה הרצוי

2. נגדיר את גבולותיו באמצעות לחיצה על כפתור Edit View Range בסרגל ה-Properties.

מישור החיתוך של התכנית צריך להיות נמוך בכמה סנטימטרים מגובה התקרה הנמוכה ביותר שאנו מתכוונים למקם.

הגדרת גבולות מבט לתכנית תקרה ברוויט

כלומר, אם נרצה ליצור הנמכת תקרה בגובה 250 ס”מ, נמקם את מישור החיתוך של התכנית בגובה 245 ס”מ.

זכרו כי בתכנית תקרה, אנחנו מסתכלים כלפי מעלה! לכן החיתוך יהיה מתחת לגובה התקרה.

את הגבול העליון והתחתון, אני ממליצה להגדיר כ-Unlimited, כך שכל מה שנמצא מעלינו יכלל בתכנית ולא נפספס אלמנטים בקומות שמעלינו. עוד מידע בנוגע להגדרת גבולות המבט תוכלו למצוא בפוסט הזה.



3. נסתיר אלמנטים מיותרים במבט. את התקרה אנו רוצים לפרט על גבי מבט הכולל קירות ומחיצות בלבד. בחרו והסתירו אלמנטים וקטגוריות שמעמיסות מידע על המבט, כגון צמחיה וריהוט.

4. נשתמש במסגרת חיתוך כדי להגדיר את גבולות המבט. נרצה לחתוך את כל הסביבה ופיתוח השטח של הפרויקט, ולהתמקד באזור הבנוי בלבד.

ועכשיו, לאחר שערכנו את כל ההגדרות הגרפיות, אנחנו מוכנים להתחיל ולמקם את הנמכות התקרה שלנו.

5. בלשונית Architecture, תחת תיבת Build, נמצא את כפתור Ceiling. לאחר לחיצה עליו, נבחר את כלי השרטוט ואת טיפוס התקרה הרצויים.

* שימו לב להבדל בין סוגי התקרות השונות:

טיפוס Basic Ceiling– תקרה חסרת עובי המשמשת כמארחת לגופי תאורה במקרה ואין הנמכת תקרה.

טיפוס Compound Ceiling– תקרה בעלת שכבות וחומר המהווה הנמכת תקרה שבונים בפרויקט.

טיפוסי תקרה ברוויט

נשרטט את התקרות בתשומת לב לגבהים הרצויים. הגובה שנגדיר הינו הגובה נטו בין פני הרצפה העליונים, לפני התקרה התחתונים.

בדוגמה שרטטי את התקרה באופסט 250 ס”מ מקומת הקרקע.


חתך הנמכת תקרה ברוויט

ניתן לשרטט תקרה בשימוש בכלי Automatic Ceiling אם ההנמכה שאנחנו יוצרים מכסה את חלל החדר כולו. בכל מקרה אחר, נבחר בכלי שרטוט ידני וניצור את הגבולות כמו ביצירת רצפה.

ניתן ליצור מספר תקרות בגבהים שונים באותו החלל. את החיבור ביניהן ניצור ע”י קירות עם אופסט תחתון בגובה התקרה הנמוכה.

6. לאחר שיצרנו את כל ההנמכות הרצויות, ניגש למקם גופי תאורה, מיזוג ובטיחות על התקרות המארחות. גופים ואביזרים ניתן להוריד בחינם מאתרים המציעים משפחות רוויט להורדה. 5 המומלצים ביותר שלנו נמצאים בפוסט הזה.

כדי להקל ולייעל את העבודה שלכם, יצרנו סט משפחות חשמל ותאורה מלא, להורדה ושימוש מידי ממש כאן באתר.

הקפידו להתחשב בעוצמת ההארה הרצויה ולמקם גופים המתאימים להנמכות שיצרתם, ובהתאם לריהוט בחלל. ניתן להעזר ב-Underlay של תכנית הריהוט למיקום הגופים, ולאחר מכן לכבות אותו.



את המיקום הראשוני של הגופים נפזר ‘לפי העין’, ואת המיקומים הסופיים נקבע בשלב הבא:

תכנית תקרה ברוויט

7. נפרוש קווי מידה לתקרות ולמרכזי הגופים שמיקמנו. ניעזר במידות כדי לדייק את מיקומי הגופים. זכרו כי המידות האלו מנחות את הקבלנים להכנת נקודות החשמל בתקרה, לכן תנו את המידות ביחס לקירות קיימים ולא ביחס לריהוט או אלמנטים אחרים שאינם קבועים בחלל.

8. נתייג את הגופים שמיקמנו באמצעות תגי תאורה ייעודיים. תוכלו ליצור משפחות תגים כאלו, לערוך משפחות קיימות או להוסיף הערות ידנית באמצעות טקסט.(בסט החשמל והתאורה של מקצועני רוויט תוכלו למצוא גם ספריות של תגי תאורה וחשמל המותאמים לקני המידה השונים בפרויקט).

כדאי להוסיף טסקט או מקרא לתיאור טיפוסי התקרה שהשתמשנו בהם, תוך ציון הגבהים.

*טיפ- עבודת התיוג לא רק ממספרת את הגופים בתכנית, אלא תוכל לשמש אותנו ליצירת רשימת כמויות לגופי התאורה בהמשך.

בזאת יצרנו את תכנית התקרה והתאורה הראשונית, וכעת נרצה ליצור קישור גם למתגי השליטה בתאורה.

תכנית תאורה ברוויט

את החיבור למתגים, ניתן להציג בכמה דרכים.

יש שיבחרו להוסיף את המתגים לאותה תכנית שיצרנו. בשיטה זו אנו מסתכנים בעומס גדול על התוכנית, דבר שעלול להביא לטעויות או ‘פספוס’ של נקודות.

המלצתי:

9. נשכפל את מבט התקרה שיצרנו, ללא אנוטציה, ועליו נפרט את החיבור בין הגופים למתגים שלהם.

לאחר השכפול, נשנה את ה-View range של המבט, כך שיכיל גם את המתגים שנמקם בגובה 90 ס”מ מהרצפה. בנוסף, אם לא נרצה לראות את פתחי החלונות במודל, נוכל לשקול להעביר את קו החיתוך בגובה שמתחת לאדן הנמוך ביותר, סביב 50 ס”מ מהרצפה. את האלמנטים לא נרצה שיופיעו בתכנית נסתיר לפי קטגוריה.

10. נמקם את המתגים הרצויים בתכנית. נשים לב לכמות המפסקים בכל נקודה, מתגים מתחלפים לשליטה על אותו הגוף ממספר נקודות, שימוש בדימר, הגנת מים וכולי.

*גם מתגים מכל הסוגים ניתן למצוא בסט החשמל והתאורה שלנו.

מיקום מתגים לתאורה ברוויט

11. ניצור את הקישור בין גוף התאורה למתג ששולט עליו. גם כאן נמצא שתי אסכולות:

אופציה א- ציון מספר באמצעות תגים (ניתן גם בצורה ידנית ע”י טקסט)- פעם אחת ליד גוף התאורה ופעם שניה ליד המתג השולט בו. כך שנראה מספר ליד גוף ונחפש איפה מופיע אותו המספר ליד מתג. הבעיה בשיטה הזו היא שנצטרך ליצור תיוג מספרים זהים לגופי תאורה המחוברים לאותו מתג, דבר שיקשה עלינו בעת יצירת כתב כמויות אוטומטי.

תכנית תאורה עם מתגים ברוויט

אופציה ב’- שרטוט קווי מעגל חשמלי בין גוף התאורה לבין המתג. צורת הבעה זו יכולה להיות יותר ברורה גרפית, אך אם מדובר בריבוי של גופים, מתגים והחלפות, עלול להיווצר עומס גרפי וחפיפות מבלבלות. הדרך ליצירת חיבורי קווים אוטומטית ברוויט היא בחירת הגופים והמתג לחיבור, ולחיצה על כפתור Power שמופיע בריבון.

לאחר מכן נלחץ על כפתור Arc Wire ליצירת שרטוט הקווים. את סגנון הקו עצמו ניתן לדרוס גרפית במבט.

arc wire
חיבור גופי תאורה למתג ברוויט

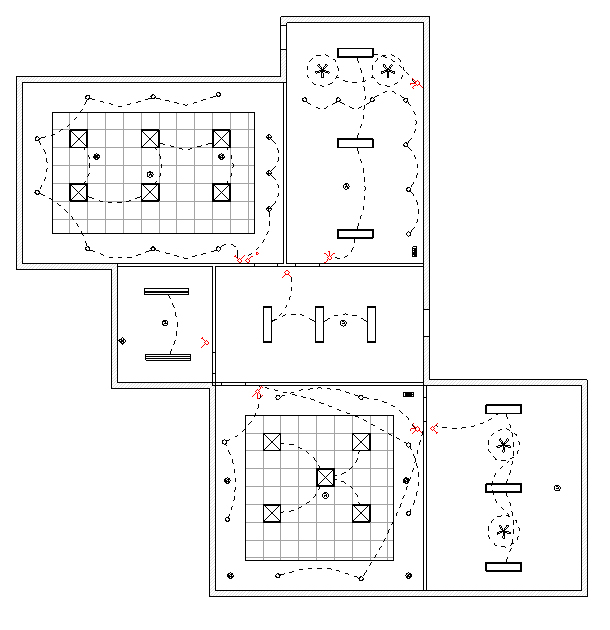

התכנית עם סימון החיבורים כקווים יראה כך:

שימו לב- לא ניתן לחבר בשיטה הזאת יותר ממעגל אחד לכל מתג. נוכל לחבר מעגל תאורה פנימי ולסמן את החיבור למתג באמצעות Detail Line בעת הצורך.





בין אם השתמשת בשיטת התיוג או בשיטת שרטוט המעגלים, נרצה כעת ליצור גיליון להדפסה/ לשליחה לגורמים המעורבים בפרויקט.


תכנית תאורה עם מתגים ברוויט

12. ניצור מבט גיליון חדש ונמקם את מבט התכנית שיצרנו עליו. נכניס משפחה או מבט עם מקרא של כל גופי התאורה והחשמל שמיקמנו בפרויקט.

גיליון תכנית תאורה ברוויט

וזהו, תכנית התקרה והתאורה שלנו מוכנה!

הדרכות בנושא יצירת מבט לתכנית תקרה תוכלו למצוא בסרטון מטה.

עוד סרטוני הדרכה בנושא חשמל ותאורה – בעמוד המוצר של סט החשמל והתאורה המלא של מקצועני רוויט.

והמון סרטונים מעולים בשלל נושאים בערוץ היוטיוב של מקצועני רוויט.
