שיתוף קבצי רוויט לצפייה בלבד

אולי לא ידעת שישנה אפשרות לשיתוף קבצי רוויט לצפייה בלבד. הצפייה בקובץ לא מצריכה התקנה של התוכנה במחשב, או שליטה ברוויט.

עם האופציה הזו, נוכל לשלוח מודלים ללקוח, כאלו שממש ניתן להסתובב סביבם ולהביט עליהם מזוויות שונות. נשמור גיליונות עם החומרים שנרצה להציג, בדו ותלת ממד ונעביר לצפייה רק את מה שאנחנו רוצים לחלוק.

נוכל להעביר את המודל לבוס, שאולי לא עובד ברוויט אך רוצה להיות מסוגל לצפות במודל ולהעיר הערות על גביו.

יתרון של השיתוף בצורה הזאת הוא שנוכל להעביר מבטים מוכנים לקולגות. כאלו שנרצה לשתף איתם את המודל, אך לא נרצה שתהיה להם גישה לקובץ פרויקט הרוויט שלנו.

נכנסים לקישור

כדי להתחיל בשיתוף המודל, היכנסו לקישור הזה, שיוביל אתכם לעמוד ה- Autodesk Viewer.

לחצו על הכפתור הכחול Get started viewing.

חשוב לציין שיש להתחבר לחשבון אוטודסק קיים כדי לטעון את הקבצים. ניתן גם ליצור חשבון חדש כחלק מתהליך ההעלאה, אבל מומלץ לוודא כי הקמתם פרופיל באתר אוטודסק לפני שתמשיכו.

מעלים את הקבצים

בחלון הזה נלחץ על הכפתור הכחול כדי להעלות את קובץ הפרוייקט הרצוי.

ניתן גם לציין תיקייה שמכילה מספר קבצים שונים הטעונים זה לזה כלינק.

אם העלנו קובץ פרויקט בודד, החלון הבא ישאל אותנו אם לקובץ הפרוייקט שהעלינו ישנם קבצים נלווים. הכוונה היא לקבצים נפרדים שהכנסנו כלינק לפרויקט הראשי. כאן נוכל להעלות גם את הקבצים האלו.

כעת הקבצים שלנו יטענו לצופה. התהליך יכול לארוך כמה דקות או יותר, תלוי בגודל הקובץ.

אין צורך לחכות. ברגע שהקובץ יסיים להיטען, נקבל אימייל עם קישור לצפייה.

נלחץ על הכפתור הכחול בגוף המייל View File שיקח אותנו ישירות לצופה.

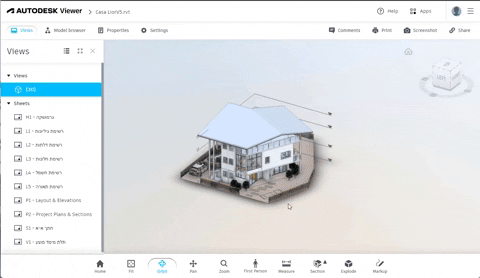

והנה המודל שלנו מוצג בתלת ממד בתוך הצופה.

הקובץ יהיה זמין לצפייה למשך 30 ימים. לאחריהם ימחק אוטומטית.

שיתוף קבצי רוויט לצפייה בלבד- כלי התזוזה והתצוגה

בואו ונעבור על הכלים לתזוזה ותצוגה של המודל במצב הצפייה הזה. כל הכפתורים מופיעים בסרגל בחלקו התחתון של המסך.

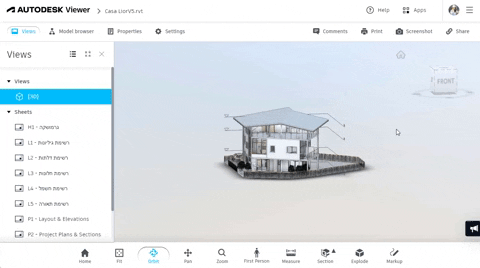

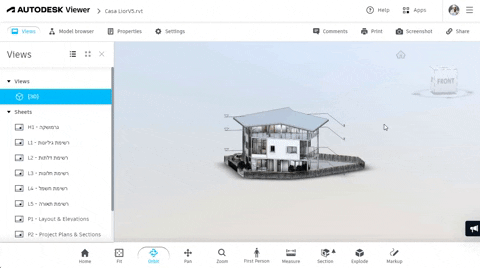

Orbit

כברירת מחדל אנו נמצאים על כפתור Orbit שמאפשר להסתובב מסביב למבנה. לוחצים על המסך וגוררים לכיוון הרצוי כדי לקבל את הסיבוב.

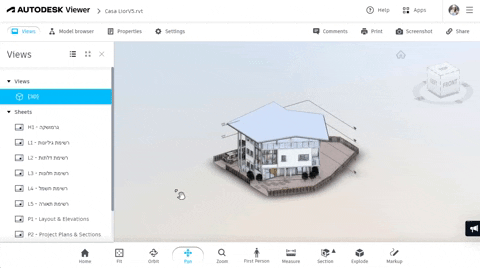

Pan

נוכל להשתמש בכפתור Pan בסרגל התחתון כדי לזוז ימניה ושמאלה במודל. לחיצה על גלגלת העכבר תאפשר לנו תזוזה מבלי ללחוץ על הכפתור, ממש כמו ברוויט עצמה.

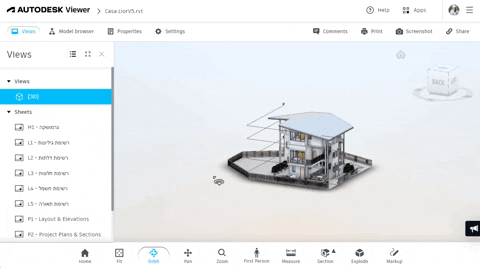

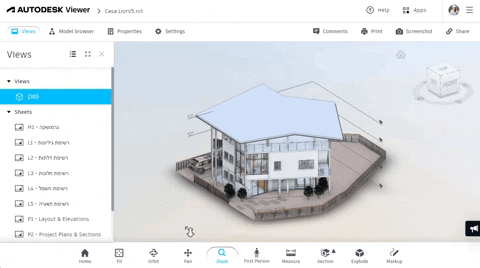

Zoom

נלחץ על כפתור Zoom ונגרור את העכבר על גבי המסך כלפי מעלה או מטה, כדי להתרקב או להתרחק מהמודל.

ניתן גם להשתמש בגלגלת העכבר ולגלול כלפי מעלה ומטה לקבלת אותה התזוזה.

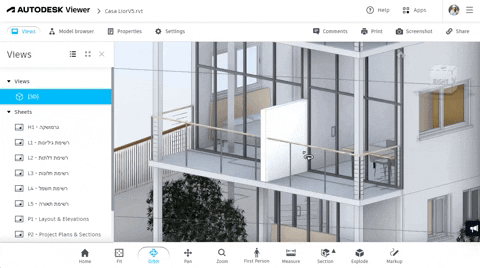

First Person

כפתור First person מאפשר לנו להתמקם במודל על ידי לחיצה כפולה (דאבל קליק) בעכבר. אז נוכל לזוז מנקודת מבט של אדם, באמצעות החיצים במקלדת. הסבר על התנועה בתוך מצב ה-First Person מופיעה על המסך עם הלחיצה על הכפתור.

Measure

עם כפתור Measure נוכל למדוד מרחקים, זוויות ועוד- על גבי המודל.

המידות שמיקמנו נשמרות, ובכל פעם שנחזור לכלי המדידה הן יופיעו על המסך.

ניתן למחוק מידות בבחירתן ולחיצה על Delete.

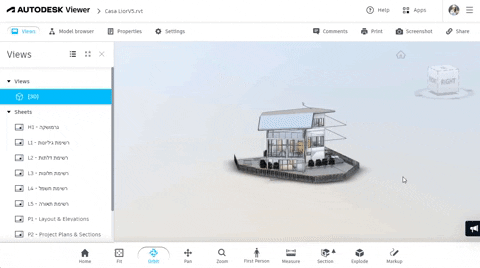

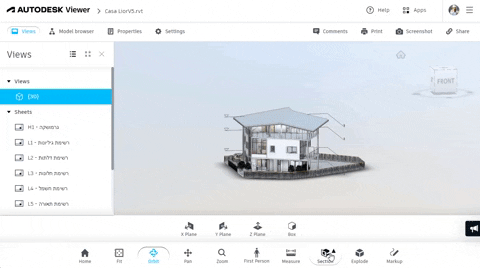

Section

כלי מרשים שמאפשר לנו ליצור חתך בתוך המודל התלת ממדי, ולסובב אותו ב-360 מעלות.

נלחץ על כפתור Section ונבחר במקביל לאיזה ציר נרצה לחתוך את המבנה-

ציר  ה-X, Y או Z.

ברגע שהחתך יופיע על המסך, נוכל למשוך אותו למיקום הרצוי עם החץ הצהוב שמופיע במרכז. נוכל לגרור את העכבר לאורך הטבעת המקיפה את החץ כדי לסובב את מישור החיתוך.

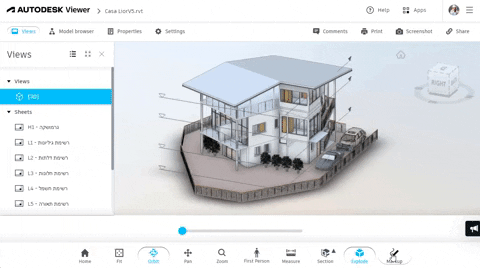

Explode

פיצוץ של המודל לחלקים, לפי קטגוריה. נוכל לפוצץ לחלקים קטנים או גדולים יותר עם גיגרת העכבר על הסרגל התחתון שמופיע עם הלחיצה על הכפתור.

Markup

אחד הכלים החשובים בשיתוף המודל. ה-Markup מאפשר לנו לסמן אלמנטים במודל, להצביע אליהם עם חץ, לסמן ענן שינויים ולהשאיר הערות בטקסט.

כל ההערות שנעשו בצפייה אחת נשמרות יחדיו. ניתן לצפות בהן מסרגל ההערות השמורות ולהגיב.

הצגת גיליונות

מיד עם הכניסה לצפייה בקובץ נשים לב כי בצדו הימני של המסך מופיעים רשימת הגיליונות הקיימים במודל. נוכל להכין מראש גיליונות שנרצה להציג ללקוח, וניתן לעבור הין המבטים האלו בלחיצה כפולה על שמם. כדי לחזור למבט תלת הממד יש ללחוץ על {D3}.

אם תשתמשו בשיטה הזאת, ודאו שאתם שולחים את פוסט ההדרכה הזה כדי להסביר כיצד לצפות במודל.

ההדרכה קיימת גם כסרטון בערוץ היוטיוב שלנו!
