הצגת אלמנט מהקומה מעל

באוטוקאד התרגלנו לסמן את קו הקומה מעל בצורה ידנית. בכל פעם שהיה שינוי בקומה שמעלינו, נאלצנו לחזור ולתקן. ובתקווה לא שכחנו לבצע את השינויים גם בקו המרוסק המופיע בתכנית הקומה התחתונה. ברוויט אנחנו יכולים לבצע הצגת אלמנט מהקומה מעל בצורה יעילה בהרבה.

בפוסט הזה נלמד ראשית איך לחשוף את האלמנטים שנמצאים בקומה שמעלינו. אז נראה איך לקשור אליהם קווים בסגנון הרצוי. בואו נתחיל!

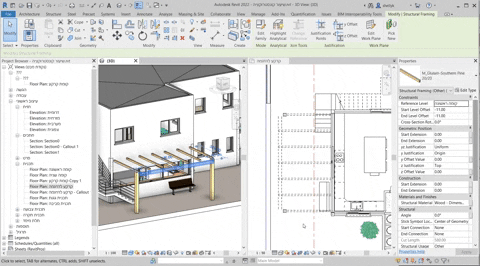

במודל הזה לדוגמה, יש לי פרגולה עם קורות וכן מרפסת בקומה הראשונה שמקרה את קומת הקרקע. האלמנטים האלו כרגע לא מופיעים בתכנית הקרקע. העמודים של הפרגולה היורדים למפלס התכנית כן מופיעים, אבל הקורות עצמן לא נראות במבט.

אז איך מציגים את האלמנטים האלו במבט? נתחיל בהצגתם על גבי התוכנית, כך שנוכל ‘לתפוס’ את הקווים הרצויים.

חשיפת האלמנטים של הקומה מעל עם Underlay

נעבור למבט התכנית בה נרצה להציג את האלמנט מהקומה מעל. נוודא שאנחנו לא בבחירה של אף אלמנט, כך שבסרגל ה-Properties אנחנו רואים את התכונות של מבט ה-Floor Plan עצמו. נגלול לשורה של Underlay ונבחר במפלס אותו נרצה לראות.

בדוגמה בחרתי בקומה הראשונה, אבל ניתן לבחור בכל מפלס במודל. אין חובה שזאת תהיה דווקא הקומה שיושב ישירות מעלינו. אם האלמנט שרצינו לראות לא מופיע במבט, בדקו את האלמנט עצמו. באיזה מפלס הוא נמצא? יכול להיות שתצטרכו לשנות את הא-Underly שיתחיל בכלל בקומת הקרקע.

ברגע שנלחץ על Apply נראה את האלמנטים מהקומה שמעל בקו אפור.

בתמונה ניתן לראות כי ה-Underlay מציג לי גם את הקירות, הדלתות והריהוט של הקומה שמעלי. הדבר יוצר עומד על המבט ולא ארצה להשאיר את התוכניות עם ה-Underlay דלוק.

אנחנו חושפים את האלמנטים האלו רק על מנת לסמן את הקווים הרצויים ואז נכבה אותו.

אלמנטים מסויימים עדיין לא מופיעים? יכול להיות שהקטגוריה מוסתרת במבט. עלינו לבדוק את הגדרות ה-Visibility Graphics של המבט. עוד על עבודה עם גרפיקה ברוויט בפוסט הזה.

גם גבולות מבט ה-Underlay יכולים להשפיע על מה נראה או לא נראה בתכנית שהדלקנו. עוד על הגדרת גבולות ועומק המבט כאן.

'תפיסת' הקווים להצגת אלמנט מהקומה מעל

בלשונית Modify נמצא את הכפתור Lineworks (ניתן להגיע אליו גם דרך קיצור המקלדת LW). הכלי הזה מאפשר לנו להחליף סגנון לקו קיים במודל. ראינו איך אפשר להעלים קווים או לשנות את הסגנון שלהם בפוסט הזה.

בחלון האפשרויות  שנפתח בריבון, נבחר את סגנון הקו הרצוי. במקרה הזה אבחר ב-Overhead שיתן סגנון קו מרוסק לאלמנטים הנמצאים מעלינו.

עכשיו כל מה שנשאר לנו לעשות זה לרחף מעל הקו שנרצה לסמן וללחוץ עליו קליק. מיד הוא יתחלף לקו המרוסק.

אמשיך לבחור אלמנטים ליצירת קווים.

אחרי שסיימתי לבחור את כל האלמנטים שאני רוצה להציג, אחזור לתפריט ה-Properties ובשדה ה-Underlay אחזיר ל-None כדי שהקומה מעל לא תוצג יותר על המבט.

כעת נשארתי רק עם הקווים המסמנים את האלמנטים שמעל.

עדכון אוטומטי של הקווים עם תזוזת אלמנטים מהקומה מעל

היופי האמיתי של הכלי הזה הוא העדכון האוטומטי של הקווים לכל שינוי שמתרחש בקומה שמעל.

זה מה שבחירת הקו הקיים מאפשרת לנו. פשוט לסמן את האלמנט שמעלינו פעם אחת ולשכוח מזה. כל שינוי שנעשה יתעדכן אוטומטית בכל מבט בו קשרנו קווים דו מימדיים לאלמנט.

4 מחשבות על “הצגת אלמנט מהקומה מעל”

  1. היי שלי,
    הטיפים שלך מעולים!

    יש דרך נוספת לעשות זאת:
    במקום להשתמש ב-DL,
    אפשר להשתמש ב-LW – LINEWORK,
    ואז חוסכים את נעילת הקווים,
    ועדיין הקווקוו מתעדכן עם כל שינוי במודל..

    1. אדר' שלי אגם

      זה נכון, אפשר להשתמש בליין וורק אבל.. אז אנחנו חייבים להשאיר את האנדרליי דלוק, ולפעמים זה מעמיס על התוכנית דברים שלא נרצה לראות.

      1. אני עושה באופן קבוע בליין וורק ומכבה את האנדרליי – וזה עובד לי מצויין

        1. אדר' שלי אגם

          וואלה, עכשיו בדקתי ואתם צודקים לגמרי! אעדכן את הפוסט בהתאם ותודה רבה (:
