תוסף AI שממיר אוטוקאד לרוויט? בדקתי את הכלי החדש שחוסך שעות עבודה
אם יצא לך לבצע המרה מאוטוקאד לרוויט, בטוח שעברה לך המחשבה בראש של.. למה אין איזה רובוט שיעשה בשבילי את העבודה הזאת?? 🙄
בפוסט הזה נראה תוסף חדש לרוויט שמתבסס על AI כדי לקחת את השרטוט שלנו מקובץ אוטוקאד DWG, מקובץ PDF, או אפילו מתמונה- ולהמיר אותו לרכיבי מודל רוויט.
לפני כמה שנים פרסמתי פוסט בדיחה באחד באפריל בדיוק לתוסף כזה, אבל הנה- עידן הבינה המלאכותית מייצר לנו יותר ויותר כלים שאמורים להקל עלינו את העבודה הסיזיפית הכרוכה במידול.
אז כן, יש באז מסויים למילים ‘בינה מלאכותית ברוויט’, אבל כבר למדנו שלא כל מה שיש לו AI בכותרת באמת עושה את העבודה.
אין ספק שיש עוד הרבה לאן להתפתח בתחום הזה, אבל וואלה- התוסף הזה מעניין. נצטרך לבצע תהליך מיפוי שמשייך אלמנטים משרטוט הקאד לטיפוסים ברוויט. אבל לאחריו נוצר לנו מודל עבודה בסיסי שאכן יכול לחסוך לנו שעות לא מבוטלות של עבודה.
אז בואו ונסתכל על דוגמה של פרויקט אמיתי, ונגלה יחד איך התוסף הזה מתמודד איתו. נראה גם כמה זה עולה, האם זה באמת משתלם, ואיפה אפשר להוריד אותו.
למי שמתעניין עוד בנושא התוספים, תוכלו לקרוא כאן את הפוסט לגבי תוספים חינמיים שכדאי להוריד.
ייבוא קובץ קאד לרוויט

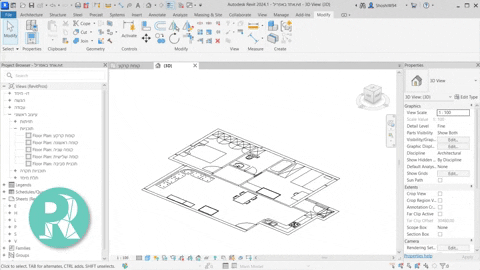

נתחיל בפתיחת קובץ חדש ונקי, ונייבא אליו אליו את הקאד שממנו נרצה ליצור את מודל הרוויט שלנו.
טיפ– אני ממליצה לסמן V בתיבה של Current View only בחלון הייבוא של האוטוקאד, כדי שהשרטוט יופיע רק במפלס בו אנחנו עובדים. כך נוודא שהקאד לא יצוץ לי פתאום בכל מיני מבטים אחרים.
ישנה אפשרות לעבוד גם על בסיס PDF או תמונה, אבל אני מעדיפה לעבוד עם שרטות של קווים וקטוריים, לקבלת הדיוק הגדול ביותר במידות.
היות ואנחנו מסתמכים על אוטוקאד ליצירת המודל, איכות השרטוט תקבע הרבה. אז כדאי לוודא שאין אלמנטים שגויים בערך Z שיבלבלו את התוסף, או בלאגן מיותר שלא כדאי לייבא איתנו לרוויט.
אם אנחנו לא בטוחים לגבי איכות הקאד, יכול להיות שבמקרה כזה כן יהיה שווה דווקא לייבא PDF או תמונה.
לאחר הייבוא אני ממליצה תמיד לבצע מדידה כדי לוודא שקנה המידה שהכנסנו נכון. ניקח מידה באיזור ידוע (למשל עובי קיר שאמור להות 10 סנטימטרים) ונוודא שהמידה אכן נכונה.
אם לא- נשתמש בכלי ה-Sclae הגרפי להתאמת המידה הנכונה ואז ננעץ את הקובץ במקום.
את ההורדה וההתקנה של התוסף ניתן לעשות ישירות מחנות התוספים של אוטודסק. לאחר ההתקנה, כשנפתח את הרוויט, התוסף WiseBim יופיע בלשונית Add- Ins.
יצירת קירות אוטומטית
כדי להתחיל נבחר את הקובץ המיובא (האוטוקאד שהכנסנו במקרה הזה), ואז על הכפתור הראשון בסרגל התוסף- Detect Walls.
בחלון שנפתח, ניתן מספר הגדרות לגבי הקירות שניצור.
בשורה Default Elevation נגדיר לאיזה גובה יגיעו הקירות. אני נמצאת על קומת הקרקע ואגדיר בסרגל הגלילה שהקירות יגיעו למפלס קומה ראשונה.
טיפ- אם אתם עוקבים אחריי כבר זמן מה, אתם יודעים שאני תמיד ממליצה לחבר אלמנטים למפלסים ככל הניתן ולא להגדיר גובה חופשי. כך שאם וכאשר יחול שינוי בגובה המפלס, כל האלמנטים יזוזו יחד איתו.
בשורה הבאה יש אפשרות ל- Top Ofset, אם למשל אנחנו יודעים שלבית הזה גג שטוח. ואנחנו רוצים שתהיה סטייה של כל הקירות מעל מפלס הקומה הראשונה, שתיצור איזשהו מעקה לגג. אז נוכל לתת גובה נוסף של נניח 110 סנטימטרים מעל למפלס.
עכשיו בחלק התחתון אנו ממפים את סוג הקירות שנרצה ליצור. הוא שואל אם נרצה לבחור משפחות קיימות בטמפלט (Yes), או לתת לתוסף ליצור עבורנו את המשפחות עבור כל הטיפוסים שימצא (אם נבחר No). אחר כך נוכל כמובן לערוך את הטיפוסים שיווצרו.אני בוחרת להגדיר את הקירות שכבר קיימים לי בטמפלט. עבור כל עובי קיר שהתוסף זיהה יש לבחור במשפחה אחרת.
ניתן לעשות עבודה הכנה כדי שיהיו לנו טיפוסים שתואמים לכל הקירות הקיימים. אבל בכל מקרה התוסף ייצור טיפוס עבור עוביים שחסרים לו.
נלחץ על launch בתחתית החלון כדי להתחיל את התהליך.
מופיע חלון התקדמות של התהליך ובסופו נראה את ה- Total running time, בדוגמה שלי התהליך ארך 27 שניות. אני רואה גם שהתוסף יצר 44 קירות בסך הכל. ובטבלה מופיעים הטיפוסים עם העוביים שלהם. וכמה קירות הוא יצר מכל טיפוס.
עכשיו, אמנם פחות מחצי דקה למדל את כל הבניין זה בהחלט מרשים אבל… אני רואה ברשימה שהוא יצר פה הרבה מאוד סוגים של קירות. יותר ממה שאני יודעת שיש לי בפרויקט הזה. אז בהחלט אצטרך לעבור ולבדוק את הבניה שנוצרה.
.אז נסגור את החלון ונסתכל על המודל עצמו.
במבט הזה יש טמפלט גרפי שנותן לקירות את המילוי השחור שרואים בתמונה. זה עוזר לי להבליט איפה באמת נוצרו קירות ואיפה אולי יש טעויות.
יש לנו הדרכה מלאה (וחינמית) על נושא התבניות הגרפיות לקריאה נוספת בנושא.
בסרטון ההדרכה היוטיוב אני עוברת לעומק על בחינת הקירות שנוצרו, אז אתם מוזמנים להסתכל שם על הפרטים (וכמובן, להירשם כמנויים לערוץ אם עוד לא נרשמתם!). אבל בקצרה אגיד שאכן צצו לא מעט בעיות בקירות שנוצרו.
הוא טעה בעובי של מרבית הקירות. כנראה משום שראה קווים של ריצוף וחשב שהם חלק מעובי הקיר. יתכן ואם הייתי מסתירה קווים לא רלוונטים בקובץ הקאד לפני הייבוא, היו נמנעות כמה מהטעויות האלו.
עוד שמתי לב לקירות שנוצרו עם סטיה קלה מהציר האורתוגונלי. אני מזהה את זה לפי הקפיצות הקטנות אשאפשר לראות בקו. ישנה שבירה קטנה בחלק העליון של הקיר.
אני מזהה את הדבר הזה כבעיה שצצה כשעובדים על שרטוטים שמגיעים מאוטוקאד. אבל לעין לא מיומנת זה לא יקפוץ כבעיה עד שננסה למקם קווי מידה, שלא יתפסו כי האלמנטים לא מקבילים.
ניישר את הקיר בקלות עם Align או בהזזה של הגריפים, אבל זאת אכן בעיה שיש לקחת בחשבון.
הקירות באיזור הבריכה נוצרו באותו גובה כמו יתר הקירות לפי ההגדרה הכוללת שנתתי. אבל כאן אני פשוט צריכה לבחור אותם ולשנות להם את המפלס.
ועכשיו העבודה היא לעבור קיר קיר ולוודא שהעובי נכון. להחליף לטיפוס אחר אם יש צורך.
אם נסתכל על המודל בתלת ממד, נראה שבגדול שכל הקירות אכן נוצרו. והייתי אומרת שלמרות הטעויות, התוסף אכן חסך לי זמן עבודה בבניה.
המרה מאוטוקאד לרוויט - יצירת פתחים אוטומטית
בואו נמשיך ונראה את הכלי הבא ליצירת פתחים. מסרגל התוסף נלחץ על הכפתור Detect Openings ליצירת הדלתות והחלונות במודל.
נסמן V בתיבה לצד החלונות ו/או הדלתות כדי לבחור אילו מהם נרצה ליצור. אני בוחרת בשניהם.
לנצל כל אחד נבחר באיזו משפחה להשתמש. זה יהיה רק משפחה אחת עבור כל החלונות, ואז נבצע החלפות לטיפוסים אחרים אם נרצה.
שימו לב שלמרות שכתוב “טיפוס ברירת מחדל” אנחנו בוחרים משפחה. משום שהתוסף ייצור טיפוס ברוחב אחר עבור כל חלון ודלת.
תגדיר גם את גובה ברירת המחדל של החלון עצמו וגובה אדן.
עבור הדלתות, גדיר גם משפחות ברירת מחדל עבור דלת כנף אחת,ועבור דלת כפולה. אפשר כמובן לטעון משפחות נוספות לפרויקט לפני ההפעלה של התוסף. בפרויקט הזה אין לי דלתות כפולות אז אני פשוט בוחרת במשפחה קיימת של כנף אחת עבור שני השדות.
לבסוף נגדיר גם מה גובה פתח הדלת ברירת מחדל.
נלחץ שוב על Launch בתחתית החלון כדי להתחיל את הפעולה.
לאחר 47 שניות נוצרו 18 חלונות ו-28 דלתות. אז אין ספק שהתוסף עשה לא מעט עבודה, אבל בפרויקט כזה קטן כבר ברור שמשהו במספרים פה לא מסתדר.
בגדול אגיד שיש מקומות בהם התוסף עשה עבודה טובה, אבל ישנן גם הרבה טעויות.
למשל אפשר לראות בתמונה שבמקום הויטרינה התלת כנפית, הוא מיקם דלת כנף רק על אחת מהויטרינות. בפרויקט הזה כנראה שהייתי בונה את הוויטרינה בכלל כקיר מסך. אבל לשם ההדגמה, אוכל לבחור את הדלת החד כנפית ולהחליף אותה למשפחה של וויטרינה שלוש דלתות. לעדכן את הרוחב ולקבל את התוצאה הרצויה. במקרה הזה- לא ממש נחסך לי זמן עבודה.
אם נפתח את רשימת הטיפוסים, נראה את כל הסוגים החדשים שנוצרו אוטומטית על ידי התוסף. בוודאות לא אמורים להיות כל כך הרבה טיפוסים שונים בפרויקט, אז אצטרך לעבור אחד אחד על כל פתח ולבדוק אותם. להחליף לטיפוס הנכון.
אבל- אני כן יכולה לפרגן שבמקומות שבהם הפתחים יותר סטנדרטים, כמו במסדרון שבתמונה, התוסף עשה עבודה יותר טובה ולפחות התקרב לדלתות במיקום ובגודל הנכון.
מצאתי גם הרבה חלונות במקומות בהם לא צריכים להיות חלונות, ומקומות בהם מיקום דווקא נכון.
אני מודה שקצת אתגרתי את הוסף עם בנייה קלה. הקירות פה דקים מהרגיל ויכול להיות שבגלל זה היו לו בעיות בזיהוי. אולי בפרויקט יותר סטנדרטי זה היה עובד יותר טוב.
בתלת ממדאני בכל זאת רואה שנעשה פה לא מעט עבודה על ידי התוסף והייתי אומרת שזה עזר וכן סך קצת (לא הרבה) זמן עבודה.
יצירת רצפות אוטומטית
הכפתור הבא- Detect Slabs, מזהה משטחים ויוצר לנו רצפות במודל.
לאחר לחיצה על הכפתור שוב נפתח חלון בו נבחר את הטיפוס שנרצה ליצור. זאת מתוך רשימת הטיפוסים הקיימים במודל. שוב, ניאלץ לבחור רק בטיפוס אחד.
בתוך שבע שניות נוצרה לי רצפה למבנה כולו. הוא לא מפריד בין חללים, אז לכל חלל בו ארצה גמר אחר או גובה אחר- אצטרך עדיין לשרטט ולבנות רצפה נפרדת.
אם אתם מאלו שעובדים עם משטח בטו אחד לכל הבניין ומעליו, בנפרד, בונים רצפות של שכבת מילוי וריצוף- אז זה יכול בהחלט לעזור.
אבל אם תשימו לב בתמונה, המתאר עדיין לא נוצר בצורה מושלמת… הוא יצר בטעות חור בצד שמאל של המודל. יצר את הרצפה מתחת לקירות והשאיר את חלל החדר ריק. כנראה שהתבלבל בגלל הקירות הלא סגורים של המקלחת החיצונית באיזור הזה.
אוכל בקלות לערוך את המתאר ולמחוק את הלולאה החיצונית שיוצרת את החור. אבל גם כאן אנחנו רואים שלא ניתן לסמוך על התוסף בעיניים עצומות.
שיוך חדרים לכל חלל אוטומטית
כפתור הבא- שוודקא כן עבד בצורה מעולה הוא Detect Rooms. הוא ממקם נפח של חדר ומשייך טאג לכל חלל.
המרה של קטע בודד מתוך המודל
שווה לדעת שישנה אפשרות להשתמש במסגרת חיתוך של המבט ולהפעיל את התוסף רק על איזור מסויים מתוך המודל.
אם אנחנו עובדים על פרויקט גדול ולא רוצים למדל את כולו בבת אחת, אלא לבחון איזור מסויים, נוכל להשתמש בחיתוך הזה. כל כפתור שנשתמש בתוסף יבנה אלמנטים רק מהאיזור שמופיע על המסך.
תוסף WiseBim לבנייה אוטומטית של מודל רוויט מאוטוקאד
ראינו איך להשתמש בתוסף החדש הזה כדי ליצור מודלים מתוך שרטוט קיים של אוטוקאד. האם זה מושלם? ממש לא. האם זה יכול לחזור זמן? לגמרי כן.
אז עכשיו בואו ונדבר על עלויות.
לחברה שמציירת את התוסף קוראים Wisebeam, AI for Autocad Revit. יש להם מספר תוספים שונים באתר. אבל התוסף הכי מוכר ומומלץ שלהם הוא זה שראינו בפוסט וממיר אוטוקאד לרוויט.
הם מפתחים רשמיים של אוטודסק, ואפשר להוריד את התוסף ישירות מאתר תוספים של אוטודסק.
באתר התוספים נראה שהעלויות הן 29 דולר לחודש, או 250 לשנה. ישנם 30 ימי התנסות חינם כדי שתוכלו לשחק עם התוסף ולראות אם הוא רלוונטי עבורכם.
לדעתי, בפרויקט גדול ששורטט באוטוקאד ויש להעביר לרוויט במהירות האפשרית- זה שווה את ההשקעה.
תמיד אפשר לשלם 29 דולר לחודש ולבטל, או אפילו לנצל את 30 ימי הניסיון הראשונים.
ספרו לי בתגובות מה חשבתם- האם אתם הולכים להשתמש בתוסף הזה?
בינתיים מקווה שנהניתםם, ונתראה בטיפ הבא (:
